Кабель нужен для подключения варочных панелей любого типа. Даже газовые модели нужно подключать к розетке, так как в противном случае не будет работать электроподжиг. Принцип выбора шнура такой же, как при выборе проводки для квартиры в целом. Единственное, нужно учитывать мощность устройства. Современные модели довольно мощные и требуют использование соответствующих проводов.
Может понадобиться четырех- или пятижильный кабель. Это зависит от конкретной модели варочной панели и ее схемы подключения (указывается в инструкции). Внимательно изучите инструкцию по эксплуатации, которая прилагается к вашему устройству. Там есть схема установки и требования, которые нужно выполнить. Если вы не уверены в своих силах, доверьте работу специалистам.
Сечение кабеля подбирается в зависимости от мощности устройства:
- до 3,5 кВт — кабель с сечением 3×4 мм² (можно подключить через обычную розетку с заземлением);
- от 3,5 кВт до 7 кВт — 3×6 мм²;
- свыше 7 кВт — 5×4 мм².

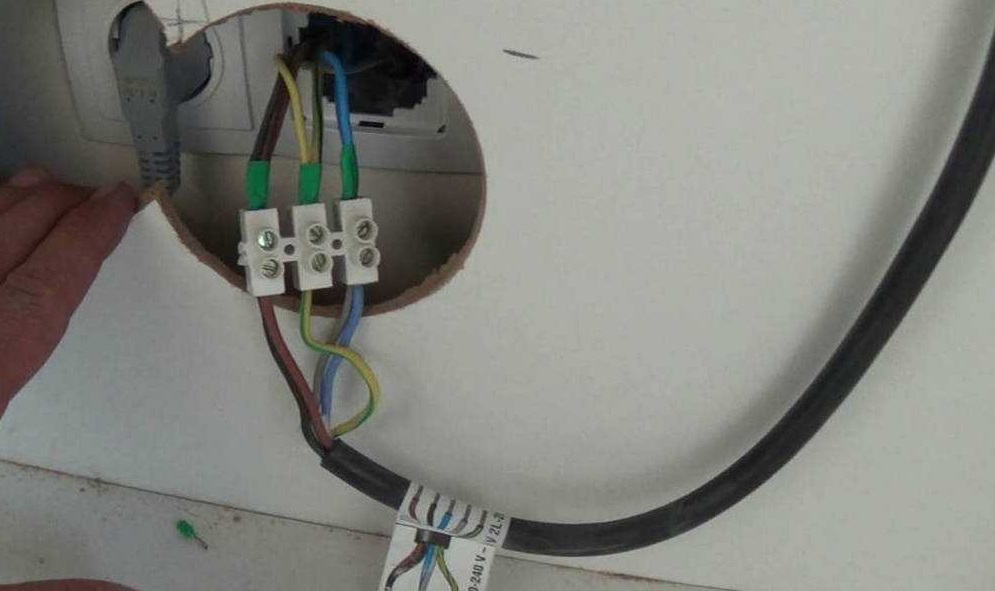

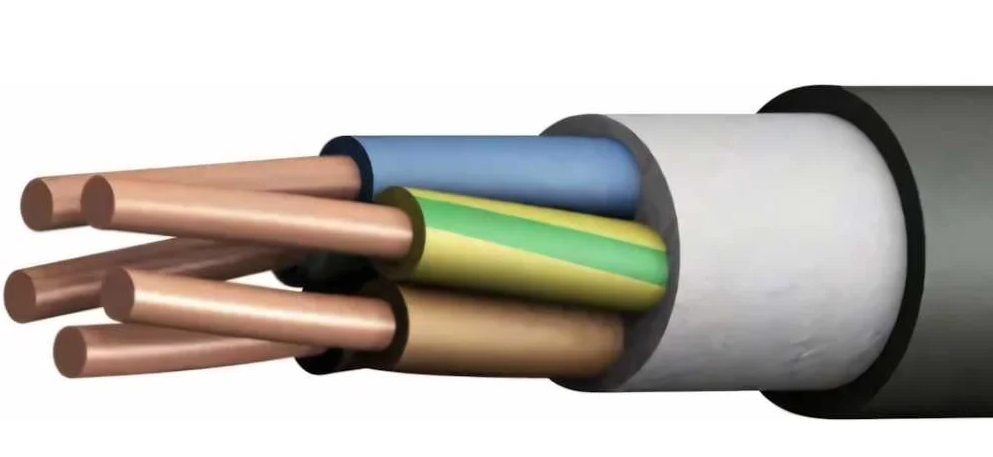

Для большинства стандартных панелей с мощностью около 6-7 кВт оптимально использовать кабель ВВГнг(А)-LS 5×4 мм². Его подключают через отдельный автоматический выключатель.
Характеристики автомата защиты:
- для кабеля 3×6 мм² в однофазной сети — однополюсный автомат на 32 А;
- для кабеля 5×4 мм² в трехфазной сети — трехполюсный автомат на 25 А.
Как правильно проложить кабель:
- Кабель должен идти по отдельной линии от распределительного щита.
- Лучше прокладывать его в гофрированной трубе или кабель-канале.
- Не допускается соединение или скрутка проводов по пути — шнур должен быть цельным от щита до панели.
Как подключить кабель к варочной панели
Подключение кабеля к варочной панели требует аккуратности и соблюдения инструкций производителя.
Проверка и подготовка:
- Перед началом работы необходимо отключить электричество на распределительном щите, отключив соответствующий автомат.
- Осмотрите кабель — он должен быть целым, без повреждений, с нужным сечением и числом жил.
- Подготовьте инструменты: отвертку, нож для зачистки изоляции, возможно — клеммные колодки или наконечники.
Порядок работы и соединение проводов:

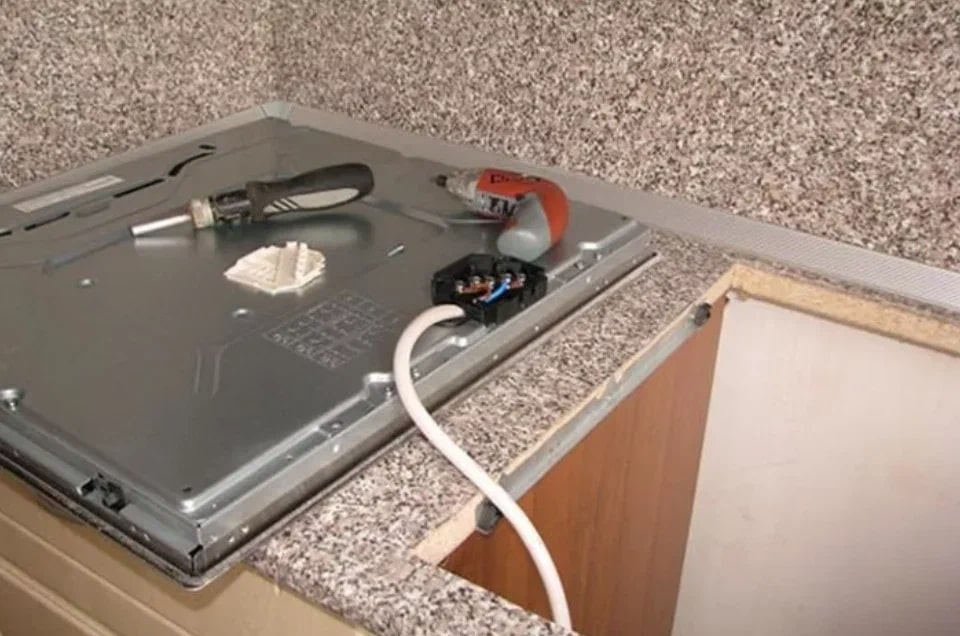

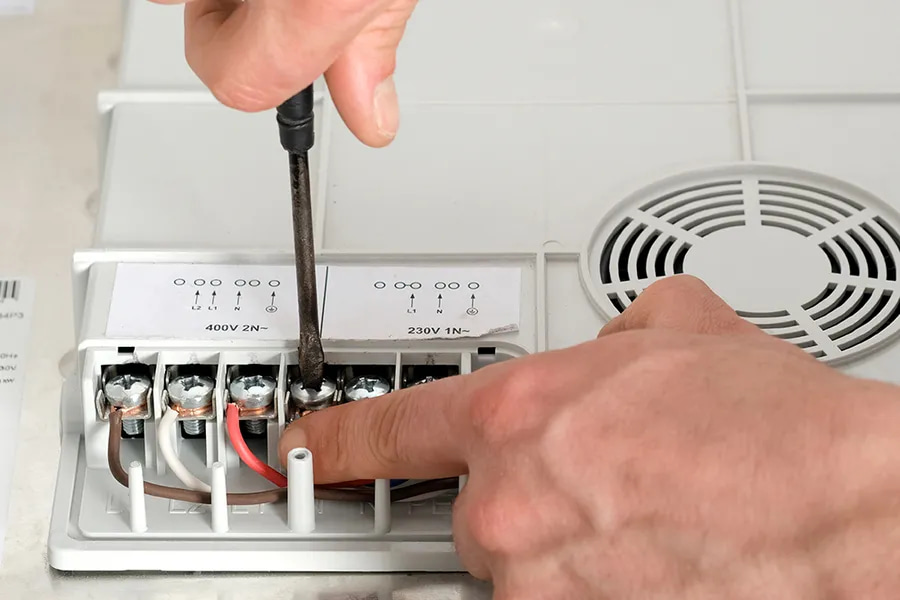

- На задней или нижней части панели находится клеммная коробка.
- Открутите крышку, чтобы получить доступ к контактной колодке, где выполняется соединение проводов.
- В клеммной коробке имеются обозначения контактов. Соединение выполняется строго по схеме, указанной в инструкции к прибору.
- При однофазном подключении (230 В) чаще всего используются перемычки, которые соединяют клеммы L1, L2 и L3, а также N1 и N2.
- При трехфазном подключении (380 В) фазы подключаются отдельно: L1, L2, L3, ноль и заземление.
Нужно ли использовать клеммные колодки или наконечники:
- Большинство современных приборов уже оснащены встроенной клеммной колодкой, куда и подключаются жилы кабеля напрямую.
- Если кабель многожильный, рекомендуется использовать обжимные наконечники НШВИ для надежного контакта. Они предотвращают распускание жил и улучшают соединение.
- Если используется монолитный провод, его можно аккуратно зачистить и зажать напрямую, без наконечников.
Затягивание винтов и проверка:
- Каждую жилу необходимо надежно зажать в клемме, но осторожно, чтобы не повредить провод.
- После подключения аккуратно уложите кабель, чтобы он не перекручивался и не натягивался.
- Закройте крышку клеммной коробки.
Проверка подключения:
- Включите автоматический выключатель на щитке.
- Проверьте работу устройства по инструкции, убедитесь, что все конфорки работают корректно, индикаторы включаются.
Специалисты дают следующие рекомендации:
- Подключение должно быть выполнено по инструкции производителя — она может отличаться для разных моделей.
- Если у вас есть сомнения, лучше обратитесь к квалифицированному электрику, это обеспечит вашу безопасность. Вы будете уверены, что техника подключена правильно.
Как избежать перегрева и короткого замыкания
Чтобы избежать перегрева и короткого замыкания, важно правильно подобрать кабель, автоматический выключатель и учесть нагрузку на электросеть. Вот основные моменты, на которые стоит обратить внимание:
Почему возникает перегрев:
- Перегрев часто происходит из-за неправильного выбора сечения кабеля или перегрузки сети. Если кабель слишком тонкий для заявленной мощности панели, изоляция может оплавиться, что приведет к пожару.
- Короткое замыкание может произойти при нарушении изоляции проводов, плохом качестве соединений (например, ослабленных контактах в клеммнике), либо при использовании некачественных компонентов.
Как избежать перегрева и замыканий? Важно правильно выбрать кабель и уложить его. Также имеет значение выбор автомата защиты:

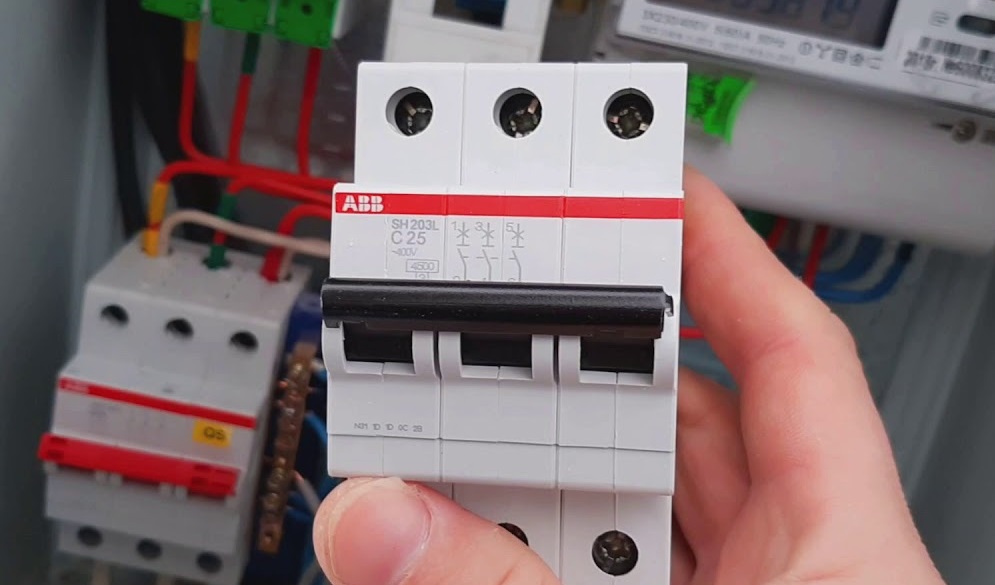

- Выключатель должен защищать кабель и устройство от перегрузки и короткого замыкания.
- Автомат подбирается по сечению кабеля, а не только по мощности варочной панели. Для кабеля 3×6 мм² в однофазной сети нужен однополюсный автомат на 32 А. Для кабеля 5×4 мм² — трехполюсный автомат на 25 А.
- Для варочных панелей используется автомат с характеристикой В или C. Автомат В сработает при превышении нагрузки в сети в 3-5 раз, автомат С — при превышении в 5-10 раз. Оба подходят для бытовых сетей 220V.
Почему важно учитывать нагрузку сети:
- Если в сети одновременно подключены другие мощные приборы (духовой шкаф, бойлер, стиральная машина), возможна перегрузка линии или всей сети квартиры/дома.
- Поэтому для варочной панели лучше предусмотреть отдельную выделенную линию от распределительного щитка. Нужно рассчитать общую нагрузку на сеть, чтобы не перегружать входной автомат и вводные кабели. В идеале, проект электропитания должен учитывать мощность всего оборудования, расположенного в квартире.
Подключение варочной панели — не самая простая задача. Если вы сомневаетесь в своих силах, обратитесь к квалифицированным специалистам. Обязательно изучите инструкцию по эксплуатации, там есть схема подключения.
