Как подключить варочную панель: пошаговое руководство

Обзоры
В избранное В избранном

Правильное подключение варочной панели — это важный этап, от которого зависит безопасность, эффективность работы и долговечность устройства. Ошибки при установке могут привести к короткому замыканию, выходу из строя оборудования, утечке газа, поражению электрическим током или даже пожару. Поэтому крайне важно следовать инструкциям производителя, учитывать все технические требования и строго соблюдать меры безопасности.

Важно: по действующему законодательству, подключать и отключать газовое оборудование самостоятельно запрещено. Мы не призываем вас действовать лично. Наоборот, предоставляем обзор для понимания процессов и предлагаем при любой работе с газом вызвать мастера из обслуживающей компании.

Какие виды варочных панелей бывают

Газовые

Газовые панели подключаются к центральной газовой магистрали или к газовому баллону. Они отличаются высокой мощностью и мгновенной регулировкой температуры, что делает их популярными среди профессионалов и любителей кулинарии.

  • Требуют обязательного подключения специалистом.
  • Необходима вентиляция и система отвода газа.
  • Поверхность легко очищается, но горелки требуют регулярного ухода.
  • Возможность работы при отсутствии электричества.

 Как подключить варочную панель

Электрические

Электрические модели используют нагревательные элементы (ТЭНы или стеклокерамику), которые равномерно распределяют тепло по конфоркам.

  • Требуют стабильного электропитания с достаточной мощностью.
  • Плавная регулировка температуры, но медленный нагрев и остывание.
  • Простота установки, отсутствие открытого пламени.
  • Возможность программирования и автоматического отключения.

 Как подключить варочную панель

Индукционные

Индукционные панели работают по принципу электромагнитной индукции. Нагревается только посуда, а сама поверхность остается холодной.

  • Высокая скорость нагрева, экономичность.
  • Требуют специальной посуды с ферромагнитным дном.
  • Повышенные требования к электропроводке.
  • Полная безопасность при случайном касании панели.
  •  Как подключить варочную панель

Что нужно учитывать перед установкой

Перед началом установки необходимо тщательно подготовить рабочее место и проверить все технические параметры.

Требования к месту установки

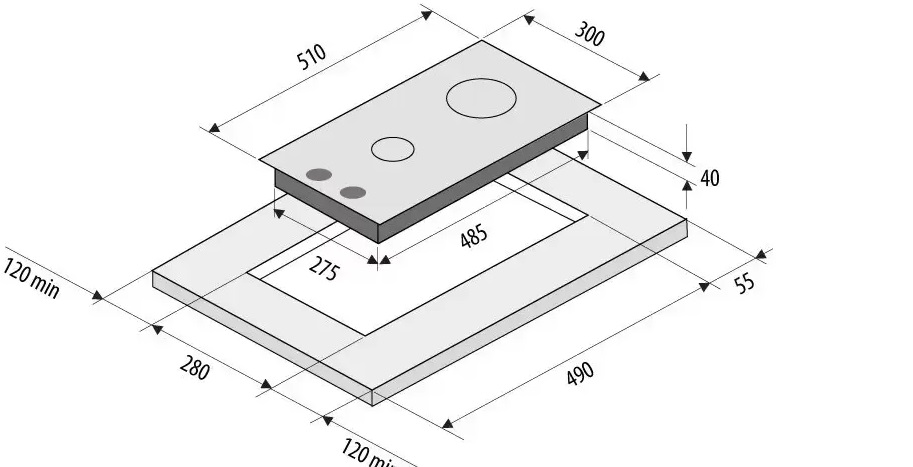

  • Размеры выреза в столешнице должны соответствовать габаритам устройства, иначе возможны перегрев и перегрузка конструкции.
  • До стены или фартука должно оставаться минимум 5-10 см, чтобы обеспечить циркуляцию воздуха и защиту от перегрева.
  • Газовая труба или электрическая розетка должны располагаться на расстоянии не менее 50 см от раковины.
  • Для индукционных панелей важно учитывать толщину столешницы, так как блок управления требует свободного пространства.

Требования к электросети и газовому подключению

При подключении варочной панели важно соблюдать все нормы безопасности, так как ошибки могут привести к серьезным последствиям, включая короткое замыкание, поражение электрическим током или утечку газа.

Электрические и индукционные панели

Для подключения электрических и индукционных варочных панелей требуется выделенная линия электропитания. Это означает, что техника должна запитываться напрямую от электрощита, без подключения через удлинители или тройники. Для каждой модели производитель указывает номинальную мощность, от которой зависит сечение кабеля и параметры автомата защиты.

 Как подключить варочную панель

Ключевые требования:

  • Использование кабеля соответствующего сечения (обычно от 3×4 мм² до 3×6 мм², в зависимости от мощности устройства).
  • Наличие отдельного автомата в электрощите, номиналом от 25 А до 32 А.
  • Установка устройства защитного отключения (УЗО) для предотвращения поражения электрическим током.
  • Обязательное подключение к заземляющему контуру дома.

Если в квартире или доме старая проводка, перед установкой панели может потребоваться ее модернизация, так как алюминиевые или изношенные медные провода не выдерживают высокой нагрузки.

Газовые панели

Для подключения газовой варочной панели требуется соблюдение строгих норм безопасности. Запрещено использовать самодельные соединения, несертифицированные шланги или герметики, не предназначенные для газовых систем.

 Как подключить варочную панель

Основные требования:

  • Использование только сертифицированного газового шланга с маркировкой, подтверждающей соответствие ГОСТу.

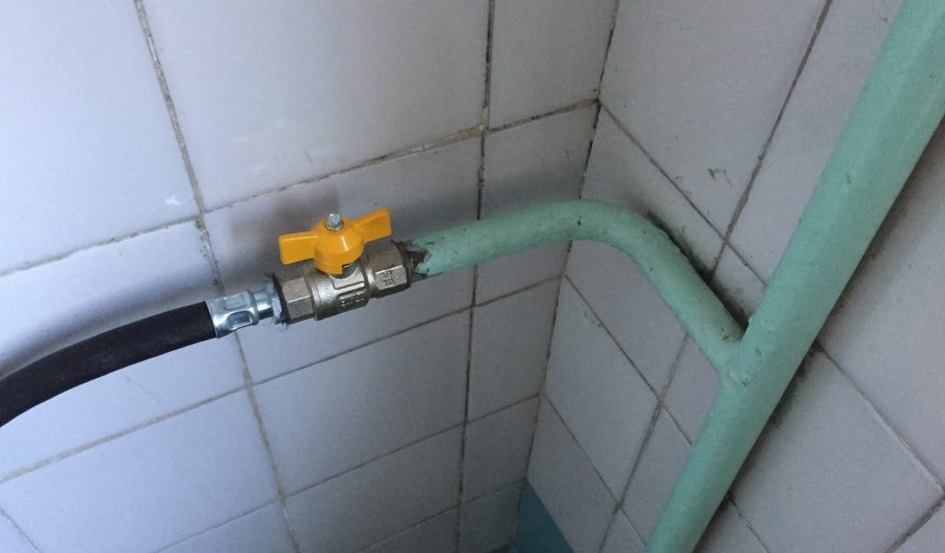

  • Подключение через запорный вентиль, установленный на газовой трубе.
  • Надежная герметизация соединений с использованием специальной газовой ленты (фум-лента для газа) или пасты.
  • Проверка соединений на утечки с помощью мыльного раствора (ни в коем случае не открытым огнем).

Если газовая панель работает от баллонного газа, необходимо учитывать его совместимость с форсунками, установленными в приборе. В некоторых случаях требуется их замена.

Нужно ли вызывать специалиста

Подключение газовой панели запрещено выполнять самостоятельно. Согласно нормам, установку должен проводить сертифицированный специалист газовой службы. Самовольное подключение может привести к утечке и штрафу.

Как подключить варочную панель

Электрическую и индукционную панель можно подключить самостоятельно, но только при наличии опыта работы с электропроводкой. Если у вас нет навыков работы с силовыми линиями, лучше обратиться к электрику, так как ошибки в подключении могут привести к перегреву проводки, короткому замыканию или выходу техники из строя.

Подключение электрической варочной панели

Правильное подключение электрического блока — залог его безопасной и бесперебойной работы. Ошибки при установке могут привести к перегрузке сети, перегоранию контактов или даже возгоранию проводки. Поэтому важно строго следовать инструкции и соблюдать все электротехнические нормы.

 Как подключить варочную панель

Какие нужны инструменты и материалы

Инструменты:

  • Отвёртки (крестовая и плоская) — используются для снятия крышек, крепления проводов в клеммной колодке.
  • Плоскогубцы — помогут в работе с проводами, при зачистке изоляции и фиксации контактов.
  • Индикаторная отвёртка — используется для проверки наличия напряжения на клеммах перед подключением.
  • Тестер напряжения (мультиметр) — позволяет измерить напряжение в сети и проверить целостность проводки.

 Как подключить варочную панель

Материалы:

  • Кабель соответствующего сечения (чаще всего от 4 до 6 мм², в зависимости от мощности панели). Если проводка старая, может потребоваться ее замена.

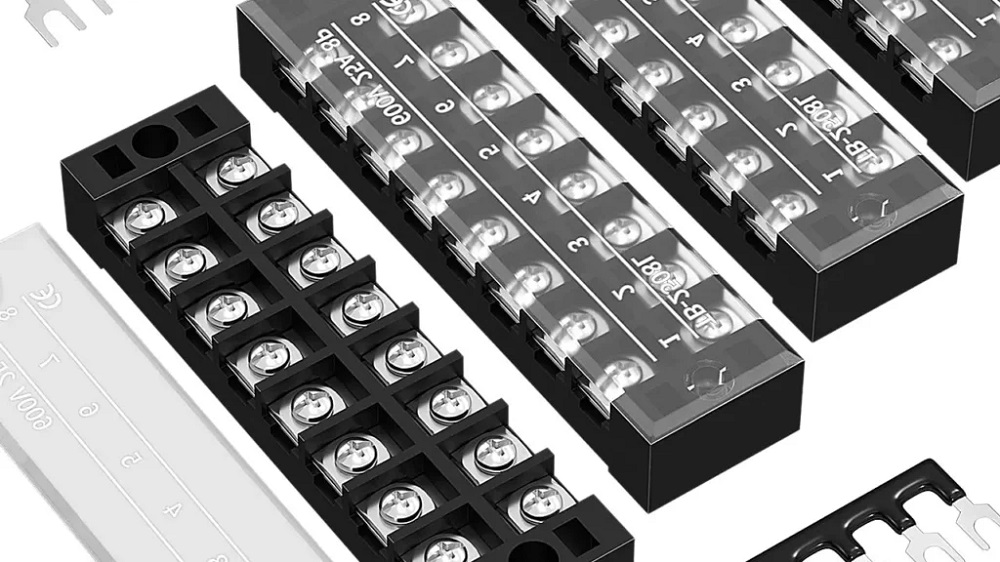

  • Клеммная колодка (WAGO или винтовая) — необходима для надежного соединения проводов между собой и с панелью.
  • Термоусадочные трубки или изолента — обеспечивают дополнительную защиту соединений от повреждений.
  • Автоматический выключатель (номиналом 25-32 А) — защищает линию от перегрузок и коротких замыканий.
  • УЗО (устройство защитного отключения) — предотвращает поражение электрическим током при утечке тока на корпус.

Требования к проводке

Электрика потребляет значительное количество энергии, поэтому проводка должна быть рассчитана на соответствующую нагрузку.

Основные требования:

  • Мощность подключения должна соответствовать требованиям производителя. В среднем варочные панели потребляют от 3,5 до 7 кВт. Если мощность выше, необходимо предусмотреть дополнительную защиту проводки.
  • Кабель должен выдерживать нагрузку. При неправильном подборе сечения провод может перегреваться, что приводит к выходу панели из строя и даже пожару. Для моделей мощностью до 7 кВт рекомендуется использовать кабель сечением 6 мм².
  • Подключение к заземлению обязательно. Все электрические приборы высокой мощности должны быть заземлены, чтобы исключить поражение током в случае пробоя на корпус. Если в вашем доме нет заземления, перед установкой панели следует позаботиться о его прокладке.

Пошаговая инструкция по подключению

Чтобы подключить электрическую варочную панель правильно, следуйте следующему алгоритму:

  1. Отключите электроэнергию. Перед началом работ убедитесь, что на линии отсутствует напряжение. Проверьте индикаторной отверткой или мультиметром.
  2. Подготовьте кабель. Если его нет в комплекте, отрежьте нужный кусок, зачистите концы (около 1 см изоляции) и скрутите жилы.

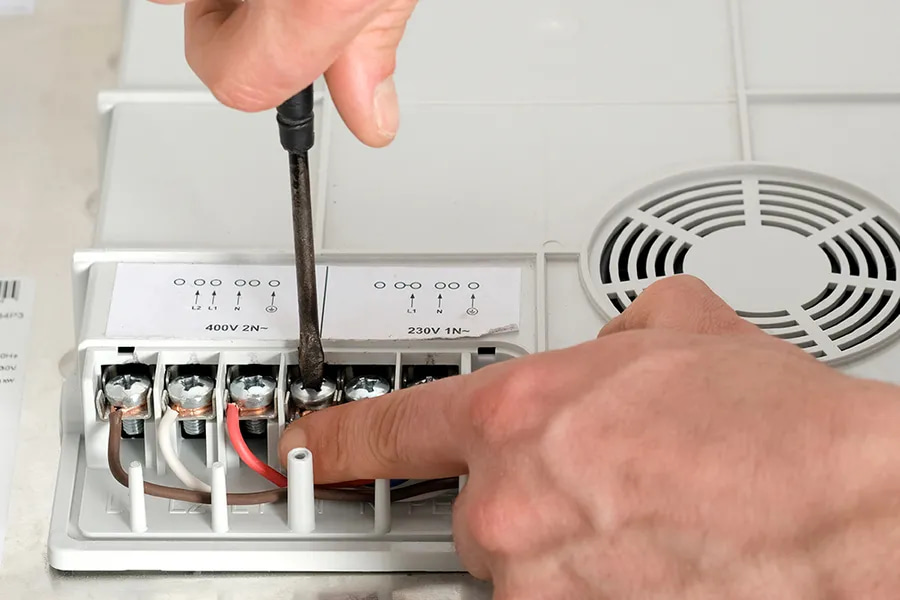

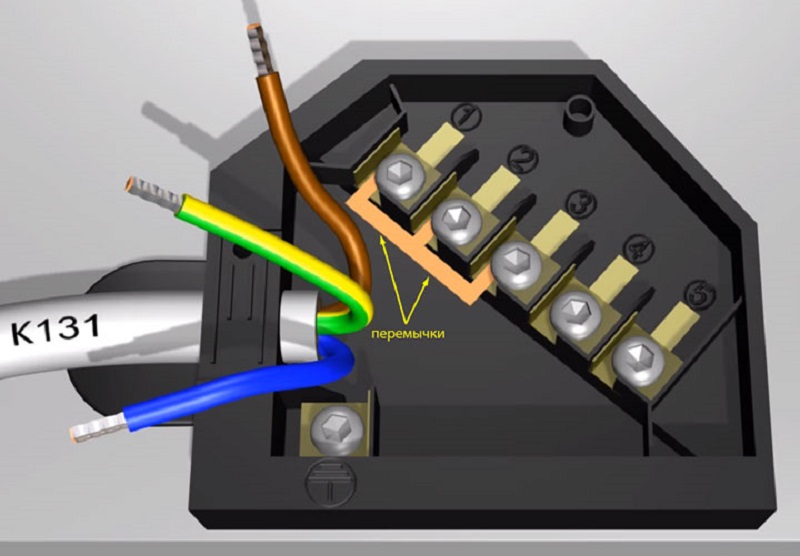

  3. Подключите кабель к клеммной колодке панели. На задней части устройства есть клеммы, обозначенные как L (фаза), N (ноль) и PE (заземление). Вставьте проводники в соответствующие разъемы и зафиксируйте их.
  4. Закрепите контакты. Убедитесь, что провода плотно зажаты в клеммах, а соединения не болтаются. Слабый контакт может привести к нагреву и плавлению пластика.
  5. Подключите панель к автоматическому выключателю. В щитке подсоедините кабель к заранее установленному автомату на 25-32 А и УЗО.
  6. Проверьте целостность соединений. Визуально убедитесь, что провода не пережаты и не имеют дефектов.
  7. Включите питание и протестируйте конфорки. После подачи электричества включите варочную панель и проверьте, работает ли каждая зона нагрева. Если панель не включается или конфорки работают некорректно, проверьте соединения и соответствие схемы подключения.

Подключение индукционной варочной панели

Индукция потребляет больше энергии, требует специального кабеля и в некоторых случаях — подключения к трехфазной сети. Ошибки при установке могут привести к перегрузке проводки, выходу устройства из строя или даже к короткому замыканию. Поэтому перед подключением необходимо тщательно изучить требования производителя.

 Как подключить варочную панель

Чем отличается подключение

Главное отличие индукционных панелей — повышенная мощность и необходимость соответствующей проводки. В зависимости от модели потребление энергии может варьироваться от 4 до 11 кВт, что значительно выше, чем у стандартных электрических плит.

Основные особенности:

  • Требует большей мощности — индукционная варочная панель способна потреблять от 4 до 11 кВт, поэтому стандартная розетка на 16 А не подойдет.
  • Используется кабель сечением 6 мм² — для безопасного подключения необходимо использовать провод с достаточной толщиной жил, выдерживающий большую нагрузку.
  • Часто необходимо двухфазное или трёхфазное подключение — если мощность панели превышает 7 кВт, подключение к одной фазе становится нецелесообразным, так как это может перегружать электросеть.

Если в вашем доме или квартире установлена однофазная система электроснабжения (220 В), то придется выбрать модель мощностью не более 7 кВт, иначе потребуется модернизация электропроводки. В частных домах и современных новостройках часто предусмотрена трехфазная сеть (380 В), что позволяет подключать более мощные модели без риска перегрузки.

Дополнительно стоит учитывать, что для стабильной работы индукционной панели важно качественное заземление. Если в доме нет заземляющего контура, придется его организовать, так как без этого эксплуатация панели будет небезопасной.

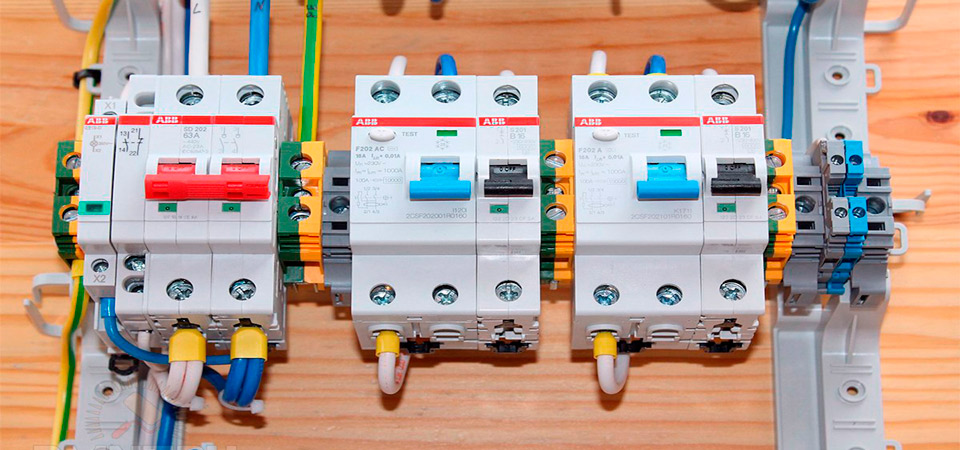

Выбор автоматического выключателя

Правильно подобранный автоматический выключатель защищает проводку от перегрева, короткого замыкания и перегрузок. Мощность панели напрямую влияет на параметры автомата.

  • Для моделей до 7 кВт — достаточно однофазного подключения (220 В) через автоматический выключатель на 32 А. Этого хватит, чтобы выдерживать стандартные нагрузки.
  • Более мощные панели (от 7 до 11 кВт) — требуют трехфазного подключения (380 В), при котором нагрузка распределяется равномерно между фазами. В этом случае используют автомат 16 А на каждую фазу.

Если вы планируете подключать мощную индукционную панель, но в доме доступна только однофазная сеть, можно снизить нагрузку, задействуя несколько линий электропитания. Однако такой вариант требует точного расчета и, скорее всего, вызова специалиста.

При выборе автомата учитывайте и наличие УЗО — устройства защитного отключения, которое необходимо для защиты от утечек тока. Для индукционных панелей рекомендовано устанавливать УЗО номиналом 40 А с порогом утечки 30 мА, что обеспечит дополнительную безопасность при эксплуатации.

Подключение газовой варочной панели

Требования к подключению

  • Используется гибкий газовый шланг длиной не более 1,5 м
  • Все соединения герметизируются фум-лентой.

Ошибки при подключении

  • Использование повреждённого шланга.
  • Недостаточная герметизация соединений.
  • Чрезмерное затягивание гаек, повреждающее резьбу.

Напоминаем, что работы с газом нельзя проводить самостоятельно — вызывайте специалиста.

Проверка работы после подключения

  • Электрические и индукционные панели: Проверка всех конфорок. Анализ работы датчиков и индикаторов. Отсутствие перегрева проводки.
  • Газовые панели: Проверка утечек газа с мыльным раствором. Равномерность пламени. Проверка работы электроподжига.

Как подключить варочную панель

Советы по эксплуатации

  • Регулярно проверяйте состояние проводки.
  • Чистите конфорки и фильтры.
  • Используйте рекомендованные производителем средства ухода.

 Как одключить варочную панель

Как избежать поломок

  • Не перегружайте сеть.
  • Проверяйте герметичность соединений каждые полгода.
  • Не допускайте натяжения газового шланга.
